風冷熱泵機組的原理、結構、設計、應用
一、風冷熱泵的工作原理
熱泵是一類通過做功將低溫熱源中的熱量轉移至高溫物體的裝置，其運行機制基于熱力學第二定律——需消耗一定量的功，從而達成熱量自低溫向高溫的逆向遷移。熱泵系統的核心由壓縮機、蒸發器、冷凝器及節流裝置四大組件構成，通過制冷劑在系統內的相態轉變與壓力變化，實現制冷劑與冷熱源間的熱量交換。

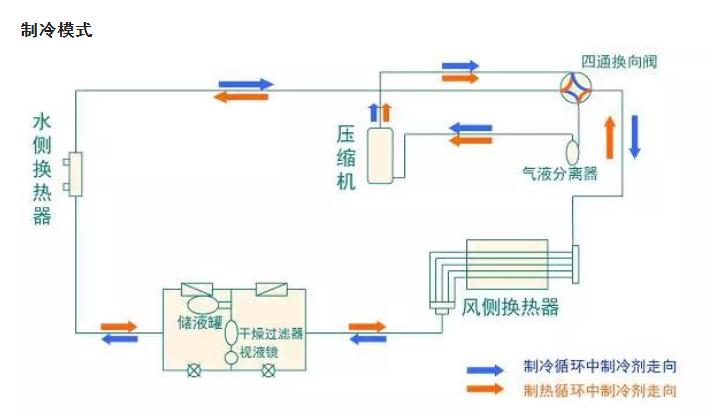

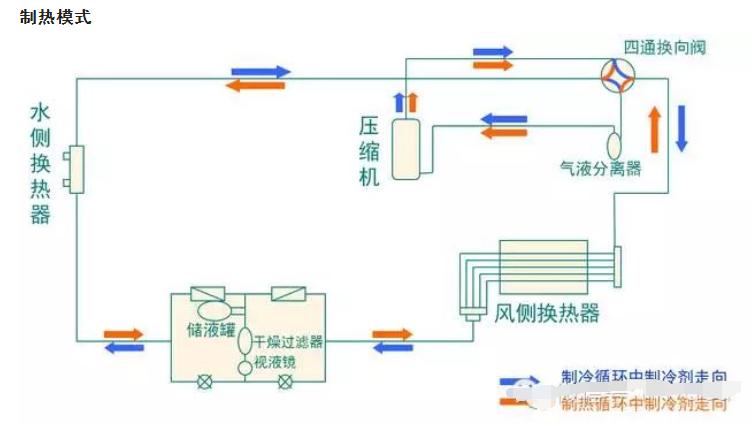

風冷熱泵是以空氣作為冷熱源的熱泵系統。夏季制冷工況下，室外機扮演冷凝器角色，將壓縮機輸出的高溫高壓制冷劑冷卻放熱；室內機則作為蒸發器，促使低溫低壓制冷劑蒸發吸熱，實現降溫除濕效果。冬季供暖時，系統通過切換運行模式，室外機轉為蒸發器吸收空氣熱量，室內機變為冷凝器向室內釋放熱量，完成制熱過程。這一過程中，風冷熱泵僅需通過四通換向閥的切換，即可完成制冷與供暖工況的轉換，無需額外配置其他冷熱源，顯著提升了安裝與使用的便捷性。此外，因其采用電力驅動，僅需消耗少量電能，即可從空氣中提取數倍于輸入功的熱量，具備高能效比與低運行成本的優勢。
二、風冷熱泵機組的結構與設計
1、系統組成
風冷熱泵機組的核心構成可分為室外機與室內機兩大模塊。室外機集成有壓縮機、四通換向閥、室外換熱器、節流裝置及儲液器等關鍵組件；室內機通常采用風機盤管形式，由盤管與風機組合而成。整套系統通過冷媒管路實現室內外機的連通，并配置截止閥、過濾器等輔助附件以保障運行穩定性。
從核心部件來看：壓縮機作為系統動力核心，多選用渦旋式或轉子式結構，負責驅動冷媒循環；室外換熱器與室內盤管共同構成熱交換單元，其設計采用銅管外套翅片的強化傳熱結構，且翅片表面常加工為波紋狀或魚鱗狀，以有效提升熱交換效率；節流裝置多采用毛細管或電子膨脹閥，承擔降壓與流量調節功能，確保冷媒在不同工況下的穩定相變；儲液器則主要用于氣液兩相冷媒的分離與儲存，通過控制液態冷媒的容量，保障壓縮機吸氣端的過熱度，避免液擊風險。
2、室外機設計
室外機設計的核心挑戰在于低溫工況下制熱性能與除霜效率的雙重提升，需圍繞換熱系統、風機配置等關鍵部件展開針對性優化。
在換熱器設計方面，采用多路并聯的冷媒循環結構，通過分流降低單管壓降，從而提升蒸發溫度；同步增大銅管管徑（如選用Φ8-10mm規格），擴大通流面積以減少流動阻力；翅片表面涂覆納米級疏水涂層（接觸角＞150°），有效延緩霜層初始凝結速率[4]。針對寒冷地區工況，還可在換熱器底部增設PTC陶瓷加熱模塊或電伴熱帶，配合氣流擾動設計，避免局部結冰引發的換熱阻塞。
風機系統優選大直徑（如Φ600-800mm）、低轉速（500-1000rpm）軸流風機，兼顧低噪音（≤55dB(A)）與低功耗特性。結霜運行時，通過變頻控制器調節風機轉速（如降至額定值的30%-50%），配合變風量控制策略，降低冷媒與空氣的無效熱交換，減少系統冷量損失。
除霜模式支持四通閥換向（逆循環除霜）、電加熱輔助（局部快速融霜）及熱氣旁通（利用排氣余熱）等多種方案，可根據環境溫度與結霜程度智能切換，兼顧除霜效率與能耗平衡。
3、室內機設計
室內機的換熱器要兼顧制冷和制熱性能,應采用前后排數較多的設計,增大傳熱面積。在供暖時,盤管表面溫度應控制在40~45℃,以免引起不適;在除濕時,表面溫度應低于室內露點溫度,一般不低于7℃。
室內機風機應平衡風量和靜壓的關系,風量過低會導致溫度分層,過高則會產生噪音。送風方式應根據房間布局靈活選擇,如側出風型適合凹凸有致的墻面,遠距離型適合開闊房間等。在供暖時,可采用大角度擺風,避免局部熱風直吹。
三、風冷熱泵機組的性能分析
1、性能評價指標體系
風冷熱泵機組的性能優劣主要通過能效比（COP）、制冷量及制熱量等核心指標進行量化評估。其中，能效比（COP）作為最關鍵的綜合性指標，定義為系統單位時間內輸出制冷（熱）量與輸入電功率的比值，直接反映機組的能源轉換效率。在標準測試工況下（如環境溫度35℃/20℃），風冷熱泵的制冷COP通常維持在2.5-3.5區間。
機組實際運行性能受多重因素影響，既包括室外環境溫度、室內熱負荷需求等外部條件，也涉及壓縮機運行頻率、膨脹閥調節精度、制冷劑充注量等內部參數。例如，環境溫度波動會顯著改變冷凝/蒸發溫度，進而影響COP；而壓縮機頻率調整則直接影響制冷劑循環量，決定系統供冷（熱）能力的動態匹配。因此，機組設計與運行需建立多參數協同優化機制，通過精準調控各關鍵變量，實現實際工況下的性能優化。
2、制冷模式運行特性分析
在制冷工況下，室外環境溫度是影響機組性能的核心變量。隨著室外溫度升高，冷凝器散熱條件惡化，冷凝溫度同步攀升，導致壓縮機壓縮比增大、耗功增加；而蒸發溫度受室內熱負荷主導，變化相對平緩，單位質量制冷量隨之下降。這一矛盾最終表現為COP隨室外溫度升高呈顯著降低趨勢，這也是夏季高溫時段風冷熱泵能效表現較弱的主要原因。
針對上述特性，可通過系統性優化策略改善高溫工況下的制冷性能：
提升蒸發溫度：在蒸發器前端增設預冷換熱器，利用冷凝器出口的高溫制冷劑對進入蒸發器的空氣進行預冷卻，降低蒸發器入口空氣溫度，從而提升蒸發溫度；
降低冷凝溫度：在冷凝器出口設置氣液分離器（分液器），有效分離制冷劑中的液態成分，避免液擊風險并提高壓縮機容積效率；同時優化冷凝器散熱設計（如增大換熱面積、強化風側換熱），降低冷凝溫度；
優化氣流組織：通過動態調節室內風機風量與出風溫度，控制顯熱比（SHR）在合理范圍，減少不必要的潛熱交換損耗，提升制冷能效。
這些措施通過針對性改善冷凝-蒸發溫度匹配關系，可有效緩解高溫環境下COP衰減問題，提升機組在夏季工況下的運行可靠性。
3、供暖運行特性
風冷熱泵在供暖模式下,面臨的主要問題是低溫結霜。當室外溫度低于露點溫度時,室外換熱器表面易凝結水汽,并逐漸凍結成霜,阻礙空氣流通和傳熱。隨著結霜的加劇,供熱量不斷下降,壓縮機排氣溫度升高,系統運轉惡化,最終導致停機。
為了克服低溫結霜,需采取定期除霜。除霜過程中,熱泵暫停供暖,耗費部分熱量融化霜層,除霜時間和周期需根據結霜速率優化,過于頻繁會降低舒適性,過于prolonged則會增加能耗。
此外,在寒冷地區,還應做好室外機的防凍保護,如設置底盤加熱裝置,并在冬季定期巡檢,避免長期低溫運行導致壓縮機油粘度增大,閥板損壞等故障。
四、風冷熱泵機組的常見故障與維護
1、壓縮機故障
壓縮機是熱泵系統的核心部件,其常見故障有絕緣損壞、卡澀、燒毀等。引起故障的原因較多,如電壓不穩、制冷劑液擊、潤滑不良、過熱保護失效等
壓縮機故障的處理需先停機,然后全面檢查電氣、管路,確定故障原因。對于絕緣損壞,需測定電機三相繞組的絕緣電阻,小于1MΩ時需烘干或更換定子;對于卡澀,需檢查曲軸和軸承,必要時更換;對于燒毀,需查明原因,維修或更換。
日常維護中,應定期檢查壓縮機的油位、油色,必要時補充冷凍機油;定期測試絕緣電阻,發現異常及時處理;加強液擊防護,避免長時間低負荷運轉。
2、換熱器故障
換熱器常見的故障有管路堵塞、腐蝕穿孔和霜層過厚等。管路堵塞多由雜質、積碳引起,會導致換熱器局部傳熱惡化,排氣溫度升高;腐蝕穿孔多發生在冷凝器側,引起制冷劑泄漏;霜層過厚則會嚴重阻礙熱交換,供暖效果下降。
換熱器故障的診斷需要觀察表面狀況,測量進出口溫度,檢查管內阻力。對于管路堵塞,需及時清洗或更換;對于腐蝕穿孔,需找出泄漏點,用堵漏劑或焊接處理;對于霜層過厚,需調整除霜策略,必要時可加裝輔助電加熱裝置。
換熱器的日常保養包括定期清潔表面、檢查管路是否變形,檢查傳感器是否牢固等。每年應做一次氣密性檢測,發現泄漏及時修復。
3、節流裝置故障
熱泵常用的節流裝置有毛細管和電子膨脹閥。毛細管易發生堵塞,使回液過熱度過低,蒸發壓力降低,甚至出現液擊;電子膨脹閥易出現開度失控,使蒸發溫度波動,匹配性變差。
節流裝置故障的判斷需要觀察系統運行參數,測量蒸發壓力和過熱度。對于毛細管堵塞,需用氮氣反吹或更換;對于膨脹閥失靈,需檢查線圈、驅動板,重新校正閥位。
節流裝置的維護要點是定期清潔過濾器,檢查毛細管彎曲情況,調整膨脹閥的過熱度設定值等。
